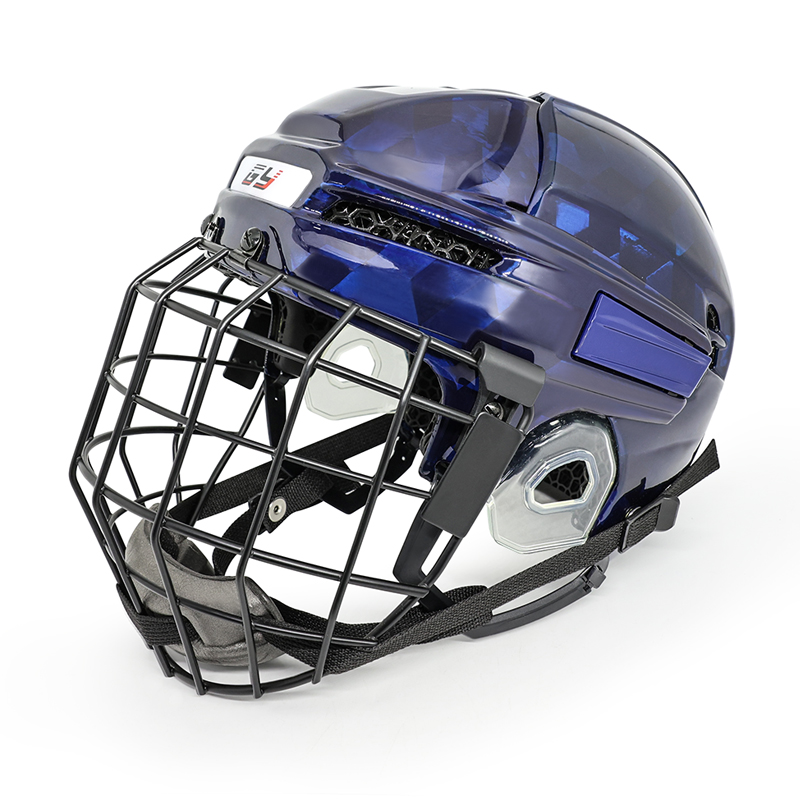

Comment est fabriqué un casque de hockey sur glace ?

La protection de la tête du hockey sur glace est passée de casquettes rudimentaires en cuir et de coques de base en fibre de verre à des systèmes de gestion des impacts multi-matériaux hautement sophistiqués, conçus pour atténuer les forces linéaires et de rotation complexes. Le passage des coquilles de protection crânienne de base à la science des matériaux avancée reflète un effort continu pour résoudre les problèmes réels de traumatisme sur glace. Les acheteurs évaluent souvent les casques en fonction de la popularité ou de l"esthétique de la marque plutôt que des processus de fabrication sous-jacents, de la personnalisation de la coque et de la science des matériaux qui dictent la sécurité et l"ajustement réels.

Comprendre exactement comment un casque de hockey sur glace est fabriqué – du moulage par injection traditionnel en polyéthylène haute densité (PEHD) aux doublures avancées personnalisées imprimées en 3D – constitue le cadre le plus fiable pour évaluer les performances, la durabilité et la valeur globale. Nous décomposerons l'ingénierie derrière ces unités de protection, vous aidant à prendre des décisions éclairées basées sur l'intégrité structurelle, les protocoles d'ajustement et les techniques de fabrication modernes.

• Le matériau dicte la performance : le passage des mousses à double densité aux treillis élastomères personnalisés imprimés en 3D change fondamentalement la façon dont un casque de hockey sur glace disperse l"énergie d"impact.

• Les méthodes de fabrication définissent l"ajustement : les coques traditionnelles en PEHD moulées par injection offrent une protection évolutive et rentable, tandis que la fabrication additive permet des ajustements personnalisés 1 pour 1.

• Personnalisation des couleurs et de l"esthétique : le moulage par injection HDPE offre aux équipes des options de personnalisation des couleurs évolutives, ce qui reste un avantage logistique clé pour les achats en équipe.

• Les certifications constituent la référence, pas le plafond : les certifications HECC, CSA et CE sont des minimums légaux obligatoires ; les acheteurs doivent examiner des tests indépendants (par exemple, les évaluations de Virginia Tech) et l"ingénierie structurelle pour différencier les modèles d"élite.

• Réalités du cycle de vie : Les matériaux de fabrication se dégradent avec le temps ; Comprendre la compression de la mousse et la fragilisation du plastique est essentiel pour les cycles de remplacement.

Anatomie d"un casque de hockey sur glace moderne : critères de réussite pour les acheteurs

La coque extérieure : polyéthylène haute densité (HDPE) vs composites de carbone

L"enveloppe extérieure constitue la première ligne de défense. Il doit offrir une résistance à la perforation contre les lames et les bâtons de patins, fléchir sous l"impact pour absorber l"énergie initiale et maintenir l"intégrité structurelle dans des températures glaciales de l"arène. Le plastique HDPE traditionnel offre un équilibre fiable de ces caractéristiques. Les fabricants privilégient le PEHD car il résiste aux environnements froids sans se briser. Les coques émergentes en composite de carbone repoussent les limites encore plus loin. Ils offrent un rapport poids/résistance supérieur qui réduit la fatigue du cou sans sacrifier la résistance aux chocs. Les coques en PEHD excellent également dans la personnalisation. Ils permettent une correspondance facile des couleurs avec les uniformes des équipes et offrent une forte adhérence pour les autocollants extérieurs.

Systèmes de revêtement interne : EPP, mousse VN et treillis imprimés en 3D

Les doublures internes gèrent l"énergie qui traverse la coque. Le polypropylène expansé (EPP) est rigide et conçu pour résister aux impacts catastrophiques à haute énergie. Vous verrez souvent du PPE associé à des mousses de confort plus douces. La mousse de vinyle nitrile (VN) est plus douce, offrant un confort et gérant les impacts à faible énergie. L’industrie s’oriente actuellement vers des structures en treillis géométriques. Ces conceptions complexes gèrent les forces multidirectionnelles plus efficacement que les mousses traditionnelles. Ils s"effondrent à des rythmes spécifiques en fonction de l"angle et de la gravité de l"impact.

Écrans faciaux et cages en polycarbonate

La protection du visage nécessite une ingénierie de précision. Les visières en polycarbonate offrent une grande clarté optique. Les fabricants les traitent avec des revêtements anti-rayures et anti-buée pour maintenir la visibilité lors de jeux intenses. Alternativement, des cages métalliques en titane ou en acier inoxydable assurent un flux d"air maximal. Ils offrent une protection structurelle contre les rondelles et les bâtons, bien qu"ils ajoutent du poids par rapport aux demi-boucliers. Les joueurs doivent choisir en fonction de leurs préférences de visibilité et des règlements de la ligue.

Fabrication traditionnelle : le processus de moulage par injection

Fusion de granulés et injection de moules

Le processus de fabrication traditionnel repose sur des machines industrielles lourdes. Cela commence par chauffer les granulés de PEHD jusqu"à ce qu"ils soient fondus. Ce plastique liquide est injecté dans des moules en acier en deux parties sous une pression extrêmement élevée. La conception du moule dicte l"emplacement des orifices de ventilation, des arêtes structurelles pour une rigidité accrue et des points de montage intégrés pour les protège-oreilles et le matériel de protection faciale.

1. Les pellets bruts de HDPE sont chargés dans une trémie chauffée.

2. Le matériau fond dans un état liquide très visqueux.

3. Des vérins à haute pression forcent le liquide dans des moules en acier fraisés avec précision.

4. Le moule maintient la pression pour garantir qu"aucune bulle d"air ne se forme dans les parois de la coque.

Refroidissement, durcissement et assemblage de la coque

La régulation thermique pendant la phase de refroidissement évite la déformation du plastique. Un refroidissement inégal développe des contraintes internes qui créent des points faibles. Une fois durci, l"assemblage mécanique consiste à fixer les pièces de coque avant et arrière. Ceci est généralement réalisé à l"aide de pistes de réglage sans outil ou de systèmes traditionnels à vis et à poteaux. Ces mécanismes permettent au casque de se dilater ou de se contracter pour un meilleur ajustement.

Compromis : évolutivité et limitations d"ajustement personnalisé

Le moulage par injection offre des avantages significatifs dans la production de masse. Il réduit les coûts de vente au détail et offre une sécurité de base prévisible. Il permet également de personnaliser facilement les coloris des équipes. Cependant, le recours à des formes de tête génériques conduit souvent à des points de pression ou à un espace négatif. Cela compromet à la fois le confort et la dispersion optimale des impacts pour les joueurs dont la forme de la tête ne correspond pas à la norme statistique.

Fabrication de nouvelle génération : le casque de hockey sur glace imprimé en fibre de carbone en 3D

Stabiliser la production de masse grâce à la fabrication additive

Les partenariats industriels utilisant la synthèse de lumière numérique (DLS) ont permis la fabrication évolutive de revêtements de treillis imprimés en 3D standardisés. L"ingénierie de précision garantit la cohérence des treillis élastomères produits en série. Cela représente une amélioration significative par rapport aux processus manuels traditionnels de pose de mousse. Les processus manuels souffrent souvent d’erreurs humaines, de défauts d’adhésif et d’incohérences de matériaux.

Numérisation de la tête et modélisation numérique des jumeaux

Le processus frontal pour les casques sur mesure utilise le LiDAR ou la photogrammétrie. Les techniciens cartographient la topographie exacte du crâne d"un joueur. Le logiciel traduit ces données numérisées en un jumeau numérique. Les ingénieurs utilisent ce modèle numérique pour cartographier les zones d"impact localisées et adapter la densité de la doublure aux contours spécifiques de la tête de l"individu.

Fabrication additive de doublures de casques sur mesure

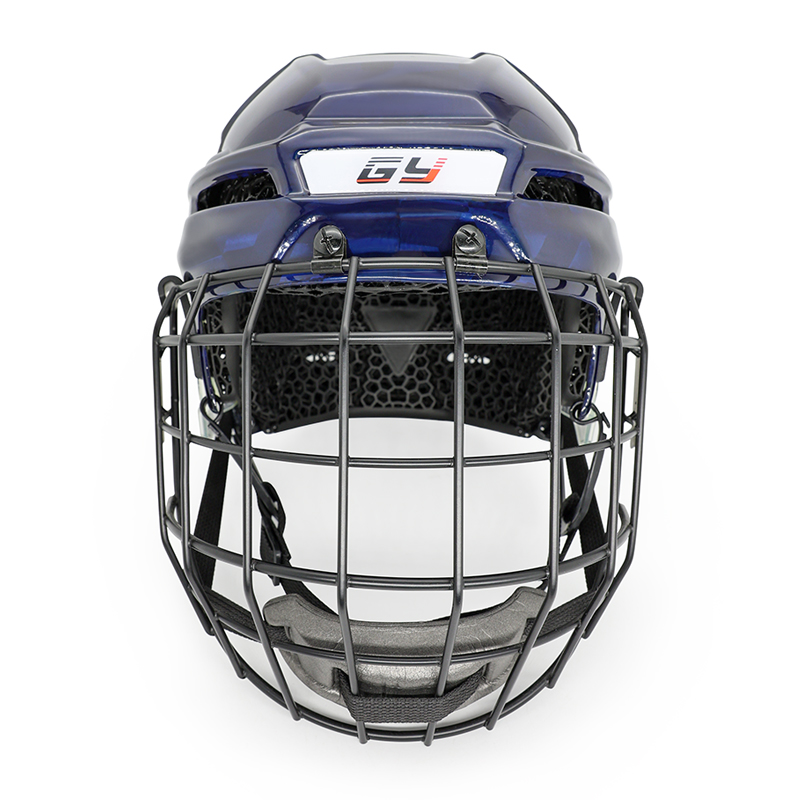

À l’aide de ces modèles numériques, les fabricants produisent une doublure de casque de hockey sur glace imprimée en fibre de carbone en 3D . Ces treillis élastomères à densité variable comportent des entretoises réglées avec précision pour absorber des vitesses d'impact spécifiques. Ce niveau de réglage granulaire est impossible à atteindre avec les mousses en blocs traditionnelles. L'imprimante construit le réseau couche par couche, durcissant la résine liquide avec la lumière UV.

Ingénierie de précision pour la dispersion des impacts

Les doublures imprimées sur mesure éliminent l"espace négatif entre la tête et la coque. En assurant un contact total, le revêtement réduit considérablement l"accélération de rotation lors des collisions. Il verrouille la tête en place et disperse l"énergie uniformément à travers la structure en treillis. Cette dispersion uniforme constitue un grand pas en avant dans la technologie d’atténuation des commotions cérébrales.

Évaluation des casques de hockey sur glace : protocole de dimensionnement et d"ajustement en trois étapes

Étape 1 : Mesure de la tête et dimensionnement de la coque

Une taille précise commence par mesurer le tour de tête. Prenez la mesure exactement à un pouce au-dessus des sourcils à l"aide d"un ruban à mesurer flexible. Faites correspondre cette mesure au tableau des tailles spécifique du fabricant. Les formes et le volume des coques varient considérablement selon les marques. Un support dans une marque peut s"adapter comme un grand dans une autre.

Étape 2 : personnalisation de l"ajustement et ajustements de taille

Évaluez les mécanismes de réglage du casque. Des clips latéraux sans outils, des systèmes de réglage à micro-cadran et des coques coulissantes multidirectionnelles permettent au casque de se dilater ou de se contracter. Un réglage approprié garantit que la coque reste bien en place sans nécessiter une force excessive pour fermer les mécanismes de verrouillage. Si vous devez forcer la fermeture des clips, le casque est trop petit.

1. Ouvrez complètement tous les clips ou molettes de réglage.

2. Placez le casque sur la tête, en vous assurant que le bord avant se trouve à une largeur de doigt au-dessus des sourcils.

3. Fermez la coque jusqu"à ce qu"elle soit bien ajustée contre les tempes et l"os occipital.

4. Verrouillez les mécanismes de réglage en place.

Étape 3 : Évaluation de l"ajustement sur la tête et des points de pression

Testez le casque pour les points de contact clés. Vérifiez le verrouillage occipital à la base du crâne pour vous assurer que le casque ne peut pas basculer vers l"avant. Assure le confort des tempes sans pincement. Vérifiez la marge de sécurité au-dessus de la ligne des sourcils. Secouez la tête d"un côté à l"autre ; le casque doit bouger avec votre peau et non glisser dessus.

Évaluation des performances : des caractéristiques aux résultats

Rapports poids/protection

Évaluez le compromis entre la sensation de légèreté et la masse requise pour absorber les impacts violents. Des casques plus légers réduisent la fatigue du cou lors des longs quarts de travail. Cependant, l’intégrité structurelle doit rester suffisamment robuste pour supporter des rondelles à grande vitesse et des mises en échec lourdes. Les fabricants ajustent constamment l’épaisseur de la coque pour trouver l’équilibre parfait.

Gestion de l"impact rotationnel

Examinez comment différentes conceptions de fabrication traitent les forces de rotation. Ces forces sont la principale cause des commotions cérébrales. Les casques avancés utilisent des plans de glissement, des doublures flottantes ou des systèmes de suspension indépendants. Ces conceptions permettent à la coque de bouger légèrement indépendamment de la doublure. Ce mouvement redirige l’énergie de rotation du cerveau lors des coups d’œil.

Régulation thermique et évacuation de l"humidité

Évaluez comment la ventilation de la coque s"aligne avec les canaux de la doublure intérieure pour dissiper la chaleur. Les mousses à cellules fermées résistent à l’humidité mais peuvent emprisonner la chaleur. Les treillis 3D ouverts offrent une circulation d"air supérieure et gèrent efficacement l"absorption de la transpiration. Une meilleure circulation de l"air réduit la croissance bactérienne et les odeurs, prolongeant ainsi la durée de vie des composants internes.

Risques de certification, de conformité et de mise en œuvre

Normes HECC, CSA et CE

Des protocoles de tests obligatoires sont requis pour le jeu légal. Ceux-ci incluent des tests de chute, des tests de pénétration et des tests de système de rétention. Les casques doivent porter des autocollants de certification HECC (États-Unis), CSA (Canada) ou CE (Europe) valides pour être utilisés dans les ligues sanctionnées. Les arbitres vérifient ces autocollants avant les matchs.

Tests indépendants et évaluations des casques Virginia Tech

Interprétez le système de notation Virginia Tech STAR comme un outil d’évaluation supplémentaire. Les certifications établissent une base juridique. Des évaluations indépendantes fournissent des données comparatives sur la manière dont différents casques gèrent des scénarios d"impact réels sur le hockey. Une note de cinq étoiles indique des performances supérieures lors des tests d"impact en laboratoire.

Atténuation des risques : éviter les casques contrefaits et périmés

L’achat de casques sur le marché secondaire comporte de graves risques. La dégradation chimique du PEHD et des mousses compromet la sécurité dans le temps. Cette fatigue des matériaux est la raison pour laquelle les certifications HECC expirent exactement 6,5 ans après la date de fabrication. N"utilisez jamais un casque périmé ou visiblement endommagé. Les plastiques deviennent cassants et les mousses perdent leurs propriétés de rebond.

Compromis entre coût et performance dans la sélection du casque

Modèles de stock de détail et constructions entièrement personnalisées

Une analyse coûts-avantages est essentielle. Le retour sur investissement d"un modèle imprimé en fibre de carbone haut de gamme imprimé en 3D est logique pour les joueurs d"élite qui ont besoin d"un ajustement précis et d"une dispersion maximale des impacts. A l’inverse, un modèle traditionnel en PEHD offre une protection adéquate et certifiée pour les joueurs récréatifs. Vous devez peser votre niveau de jeu par rapport aux fonctions de protection offertes.

Évolutivité pour les achats d’équipe

Les gestionnaires d"équipement doivent équilibrer les contraintes budgétaires et la sécurité des effectifs. Les cadres décisionnels devraient inclure la logistique des commandes en gros et les capacités de personnalisation des couleurs des coques en PEHD. Des stratégies de gestion des stocks de casques réglables sont également nécessaires. Les modèles réglables peuvent s"adapter à plusieurs formes de tête sur une liste, réduisant ainsi le besoin de stocker des stocks excessifs de tailles spécifiques.

Conclusion

Le processus de fabrication d"un casque de hockey sur glace est le principal indicateur de ses capacités de protection, de son potentiel de personnalisation et de sa valeur pendant son cycle de vie. Les acheteurs doivent segmenter leurs options en fonction de la compatibilité de la forme de la tête, des niveaux de certification requis, des exigences de personnalisation esthétique et du profil d"impact spécifique du poste et de la ligue du joueur.

• Planifiez une analyse de tête 3D professionnelle pour déterminer si une doublure en treillis sur mesure correspond à votre profil de tête.

• Testez les points de pression de différentes formes de coques en PEHD avec un installateur certifié avant de finaliser un achat.

• Vérifiez la date d"expiration sur l"autocollant HECC pour garantir la conformité pour le jeu en ligue.

• Inspectez la coque et la doublure chaque semaine pour déceler des microfissures, une dégradation de la mousse ou des clips en J desserrés.

FAQ

Q : Combien de temps dure un casque de hockey sur glace avant de devoir être remplacé ?

R : Les casques doivent être remplacés tous les 5 à 6,5 ans, ou immédiatement après un impact grave ou un dommage visible. Les certifications HECC expirent 6,5 ans après la date de fabrication en raison de la dégradation chimique naturelle des plastiques et des mousses.

Q : Qu"est-ce qu"un casque de hockey sur glace imprimé en fibre de carbone en 3D ?

R : Il s"agit d"un casque qui utilise la fabrication additive pour créer une doublure en treillis élastomère à densité variable sur mesure basée sur un scan numérique de la tête du joueur, souvent associée à une coque légère en composite de carbone pour une dispersion supérieure des impacts.

Q : Pourquoi les casques de hockey traditionnels sont-ils fabriqués en plastique HDPE ?

R : Le polyéthylène haute densité (PEHD) est utilisé car il offre un excellent équilibre entre résistance aux chocs, durabilité par temps froid, flexibilité et production de masse rentable grâce au moulage par injection.

Q : Comment les doublures de casque personnalisées imprimées en 3D améliorent-elles la sécurité des joueurs ?

R : Ils éliminent l"espace négatif entre la tête et la coque, offrant un ajustement parfait qui réduit l"accélération de rotation et utilisent des entretoises en treillis réglées avec précision pour mieux absorber les vitesses d"impact spécifiques que la mousse traditionnelle.

Q : Quelle est la différence entre la mousse EPP et VN dans un casque de hockey sur glace ?

R : Le polypropylène expansé (PPE) est une mousse dure conçue pour absorber les impacts catastrophiques à haute énergie. Le vinyle nitrile (VN) est une mousse plus douce qui offre un confort et gère les impacts quotidiens à faible consommation d"énergie.

Q : Pouvez-vous remplacer la mousse ou la doublure interne d"un casque de hockey ?

R : En général, non. Les revêtements internes sont collés de manière permanente ou structurellement intégrés à la coque. Leur remplacement compromet la certification et l"intégrité structurelle du casque. Si la doublure est endommagée, l"ensemble du casque doit être remplacé.
